什么是焊接網(wǎng)隔離柵防腐措施？

  為延長圍界的使用壽命，圍界所有的外露金屬部件都應(yīng)作防腐處理，包括連接螺栓，建設(shè)標(biāo)準(zhǔn)要求金屬圍界防腐年限不低于5年，盡管沒有限定應(yīng)采用的方法，但對于選擇適用的圍界來說了解掌握各種防腐方法的特點(diǎn)是十分必要的，機(jī)場鋼絲網(wǎng)圍界的防腐措施有兩大類，即在金屬表面覆蓋金屬或非金屬材料，利用外鍍金屬的活性延緩。

  焊接網(wǎng)隔離柵內(nèi)部金屬材料氧化或用非金屬使空氣水與內(nèi)部金屬隔離以避免氧化反應(yīng)，主要方法有涂刷油漆，鍍鋅、靜電噴塑、浸塑等幾種，對于鋼板網(wǎng)采用的鍍鋅的方法，鋼筋網(wǎng)則采用噴塑、浸塑或鍍鋅加浸塑的手段防腐。

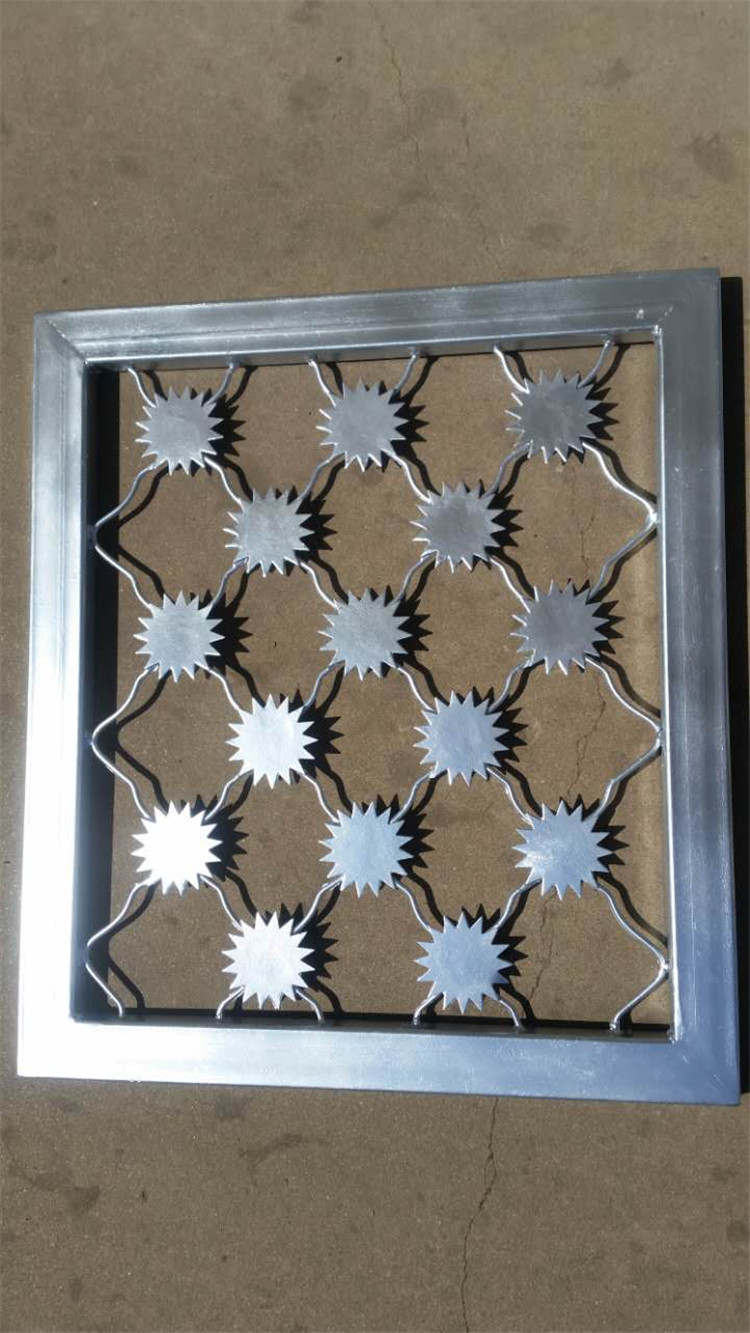

一、焊接網(wǎng)隔離柵鍍鋅：

  鍍鋅的工藝方法有電鍍、熱鍍、粉鍍等，目前多采用熱浸鍍鋅，熱鍍的壽命相對電鍍長一些，粉鍍則適用于螺栓、連接件等表面不規(guī)則的物體，鍍鋅防腐法在干燥氣候條件下使用效果好，受酸堿鹽的腐蝕能力較差，在潮濕多雨、沿海等地區(qū)壽命短，鍍鋅的優(yōu)點(diǎn)是鍍鋅層與金屬基體結(jié)合牢固，鍍層耐磨抗沖擊，在《隔離柵技術(shù)條件》(JT/T374-1998)中,鋼板網(wǎng)的鍍鋅附著量要求如下:當(dāng)板厚為4.0mm時,鍍鋅質(zhì)量平均值為135g/m和270g/m(重工業(yè)，都市，沿海等耐腐蝕較嚴(yán)重地區(qū)取高值)立柱、斜撐的鍍鋅層質(zhì)量較底不低于450g/m，鍍鋅層一般可維持35年。


二、焊接網(wǎng)隔離柵噴塑：

  噴塑是利用靜電發(fā)生器使金屬表面與塑料粒子之間形成靜電場，將塑料粉末吸附在金屬表面，經(jīng)塑化后形成保護(hù)膜，噴塑采用熱固性材料，如環(huán)氧樹脂、酚醛樹脂等，涂層?。ê穸?.07-0.2mm），末經(jīng)改性處理的涂層固化后一般較脆弱，受碰撞易易脫裂成片狀剝落，室外的耐候性能稍差，壽命1-3年。

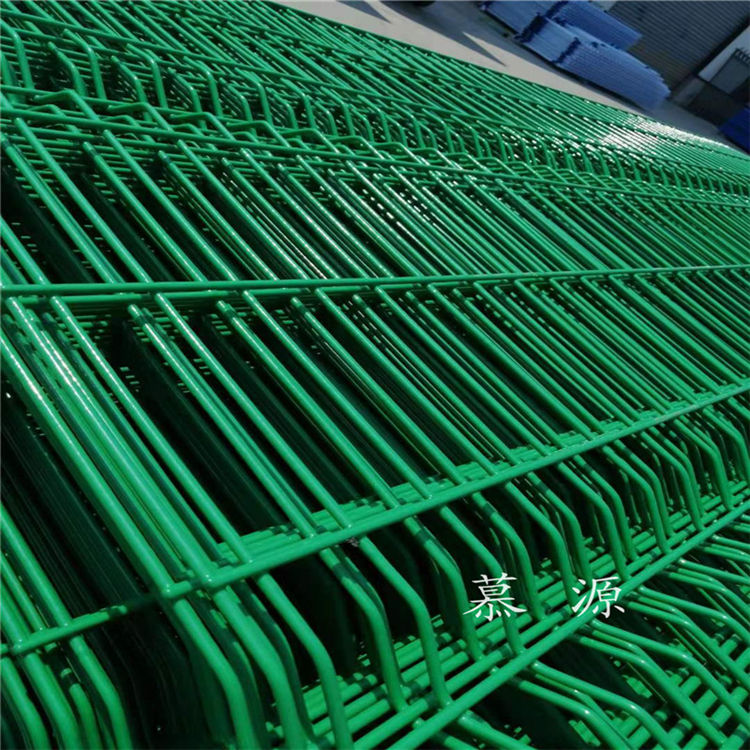

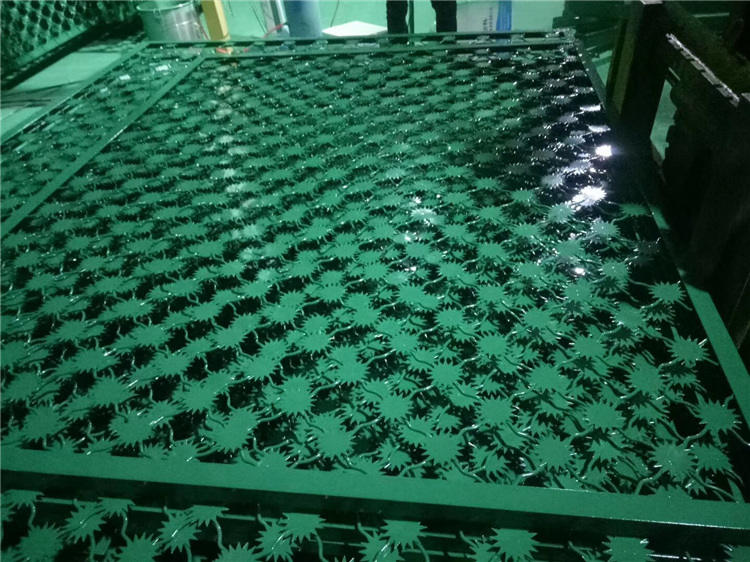

三、焊接網(wǎng)隔離柵浸塑：

  浸塑是將金屬構(gòu)件預(yù)熱后浸入流化狀態(tài)的塑料粉末中，以金屬構(gòu)件自身的熱量使粉末均勻沾附于構(gòu)件表面，再進(jìn)一步加熱使粉末充分熔融流平，冷卻后金屬表面即形成平滑的塑層，塑層厚度0.4-0.8mm，浸塑防腐比較適用潮濕、多雨的氣候，質(zhì)量好的浸塑產(chǎn)品使用壽命可達(dá)10年。

四、焊接網(wǎng)隔離柵鍍鋅與浸塑(噴)塑雙涂層防腐：

  金屬構(gòu)件或鋼筋網(wǎng)片先經(jīng)熱浸鍍鋅，鍍層厚度約0.015mm左右，再經(jīng)噴塑或浸塑處理，采用這種方法，理論上防腐效果好于單一鍍層防腐，但防腐年限也并非成倍增加，而取決于加工工藝，各鍍層厚度以及各鍍層與金屬間緊密結(jié)合的程度等，金屬圍界防腐處理方法，無論采用以上哪一種，都要求鍍防腐層之前，將金屬構(gòu)件經(jīng)過酸洗或特殊工藝處理，除去金屬表面的浮銹，以使鍍層與金屬構(gòu)件牢固地結(jié)合在一起。
